정밀 다이 커팅: 로터리 다이와 플랫 다이 선택의 필수 요소
정밀 다이 커팅에 있어서 회전식 다이와 평면식 다이 중 어느 하나가 항상 우월하다고 할 수는 없습니다.선택은 단순히 성능에 달려있는 것이 아니라 용도에 적합한지에 달려 있습니다..
수년간의 금형 제조 현장 경험을 바탕으로 말씀드리자면, 잘못된 선택은 값비싼 가동 중단과 낭비를 초래하는 반면, 최적의 선택은 생산량을 두 배로 늘리고 재료 손실을 줄입니다.
금형 제작업체, 가공업체 및 사내 팀은 금형의 작동 특성을 숙지해야 합니다. 이 글에서는 기본적인 장단점을 넘어 시장 세분화, 이상적인 제품 용도, 그리고 두 가지 유형의 금형 모두에 있어 고정밀 기계의 중요한 역할에 대해 다룹니다.
1. 시장 세분화 및 대표적인 제품 적용 분야
저희 공장의 첫 번째 원칙은 간단합니다. 재료와 생산량에 따라 기술을 결정해야 한다는 것입니다. 네모난 못을 둥근 구멍에 억지로 끼워 넣을 수 없듯이, 평판형 공구를 사용하면 속도를 희생하지 않고 고속 롤 재료를 효율적으로 가공할 수 없습니다.
회전식 금형: 고속 연속 생산의 제왕
회전식 금형은 움직임을 위해 설계되었습니다. 특히 시간이 가장 중요한 변수인 환경에서 탁월한 성능을 발휘합니다. 저희 시설에서는 연간 수백만 롤의 자재를 롤투롤 방식으로 공급하는 고객을 만날 때마다 즉시 회전식 금형 솔루션을 추천해 드립니다.
Yitai의 로터리 다이
- 접착식 라벨 산업: 이곳은 여전히 로터리 다이의 핵심 영역입니다. 복잡한 윤곽선 절단이 필요한 식품 라벨이든, 어린이 보호 기능을 위한 미세 천공이 필요한 제약 라벨이든, 로터리 다이는 이러한 용도에 적합합니다. 회전식 다이 기계 이 설정을 통해 평판형 프레스로는 따라올 수 없는 속도에서도 일관된 절단 품질을 얻을 수 있습니다. 곡선형 다이의 정밀도는 초박형 소재를 사용하더라도 웹 전체에 걸쳐 키스컷 깊이가 균일하게 유지되도록 보장합니다.
- 전자 산업: 이 분야는 완벽함을 요구합니다. 스마트폰 부품, 예를 들어 스페이서, FPC(플렉서블 인쇄 회로) 보강재, 절연 필름 등을 생각해 보세요. 작은 버(burr) 하나나 약간 어긋난 절단면도 전자 부품을 쓸모없게 만들 수 있습니다. 로터리 다이는 이러한 고가의 재료에 필요한 깨끗한 절단면과 정밀한 공차(대개 ±0.1mm 이내)를 제공합니다.
- 의료 및 위생 제품: 의료 분야에서는 위생과 효율성이 필수적입니다. 반창고, 의료용 테이프, 기저귀 부품 등이 엄청난 양으로 생산됩니다. 회전식 금형은 통합 폐기물 제거 시스템을 제공하여 생산 라인을 멈추지 않고도 스크랩 매트릭스를 깨끗하게 제거할 수 있다는 장점을 제공합니다. 이는 무균 상태를 유지하고 고속 생산 환경을 조성하는 데 매우 중요합니다.
- 유연한 포장: 스낵 봉지의 쉽게 뜯을 수 있는 개봉부부터 유연한 파우치의 정밀한 스파우트 성형에 이르기까지, 회전식 툴링은 재료의 차단성을 손상시키지 않으면서 포장재의 무결성을 유지하는 데 필요한 접지 및 절단 솔루션을 제공합니다.
플랫 다이: 다재다능함과 강력한 성능의 핵심
회전식 다이가 속도에 의존하는 반면, 평면 다이는 정력에도 유리합니다. 유연성저희 기계 공장에서는 재료 두께가 0.5mm를 초과하거나 생산 과정에서 설계 변경이 잦을 경우 평면 금형을 주로 사용합니다.
Yitai의 플랫 다이
- 포장 상자 및 인쇄물: 고급 선물 상자, 휴대폰 소매 포장재, 와인 상자는 일반적으로 두꺼운 마분지(400gsm 이상) 또는 골판지로 만들어집니다. 이러한 재료는 깔끔한 "띠"와 "빈 부분" 분리를 위해 엄청난 펀칭력이 필요합니다. 플랫 다이는 이러한 작업을 손쉽게 처리하며, 로터리 프레스로는 안전하게 제공할 수 없는 필요한 압축 압력을 제공합니다.
- 산업 및 자동차 부품: 고무 개스킷, 방음 폼, 자동차 천장재는 대개 밀도가 높고 압축 가능한 재질로 구성됩니다. 이러한 재질에는 평면 금형이 이상적인데, 평면 금형을 사용하면 하나의 평면 보드 내에서 다양한 높이(접기, 절단, 천공)로 맞춤 제작이 가능한 스틸 룰을 사용할 수 있어 회전식 금형으로는 구현하기 어려운 수준의 금형 유연성을 제공하기 때문입니다.
- 신발 및 의류 액세서리: 가죽 갑피, 밑창 및 핸드백 부품은 평판형 클릭커 프레스를 사용하여 절단하는 경우가 많습니다. "재가공"(금형의 특정 부분을 수리하거나 교체하는 것)이 편리하기 때문에 평판형 금형은 공구의 수명을 크게 연장시켜 이러한 용도에 경제적으로 유리합니다.
2. 운영상의 이점: 비교 분석
공장 운영 관점에서 금형의 "이점"은 세 가지 주요 지표로 측정됩니다. 가동 시간, 폐기율글렌데일 유지 보수 비용다음은 당사 내부 운영 데이터를 기반으로 두 기술을 비교한 결과입니다.
회전식 다이(효율 엔진)
- 재료 폐기물 감소: 회전식 다이는 재료 낭비를 극적으로 줄이는 맞춤형 솔루션을 제공합니다. 다이가 지속적으로 회전하기 때문에 평판 프레스보다 절삭 간격(피치)을 훨씬 효과적으로 최소화할 수 있습니다.
- 폐기물 처리 효율: 대량 생산에서 폐기물 제거는 종종 병목 현상의 원인이 됩니다. 로터리 다이는 특수 배출 및 고무 처리 기술을 사용하여 고속으로 폐기물을 적극적으로 제거함으로써 상당한 가동 중단 시간을 초래하는 "웹 끊김" 현상을 방지합니다.
- 속도와 전환율: 최대 기계 속도와 빠른 회전율을 목표로 한다면 로터리 금형이 유일한 선택입니다. 로터리 금형은 분당 150미터 이상의 속도로 작동하는 것을 본 적이 있는데, 이는 평면 금형으로는 따라잡을 수 없는 속도입니다.
- 내구성 : 회전식 다이(특히 솔리드 조각 다이 또는 정밀 CNC 벤딩 곡선 다이)는 수백만 번의 사이클 동안 일관된 절삭을 유지하여 대량 생산 프로젝트에 더 긴 수명을 제공합니다.
플랫 다이(다재다능한 작업 도구)
- 설계 유연성: 평면 다이는 높은 정확도가 요구되는 다중 캐비티 작업에 탁월합니다. 한 장의 용지에 다섯 가지 모양을 절단하거나 접지와 복잡한 엠보싱을 결합해야 하는 경우, 평면 다이는 복잡한 설계 없이도 이를 구현할 수 있는 충분한 표면적을 제공합니다.
- 주름 품질: 접이식 상자 제작에 있어 접지는 절단만큼 중요합니다. 평면 다이는 수컷/암컷 매트릭스를 평평한 표면에 정밀하게 정렬할 수 있어 뛰어난 접지 품질을 제공하며, 섬유 파손 없이 선명하고 일관된 접힘을 보장합니다.
- 유지보수성: 중요한 운영상의 이점은 "재가공"이 가능하다는 점입니다. 평면 다이에서 룰이 부러지면 기존 룰을 제거하고 새 룰을 사용하여 새 조각을 구부리기만 하면 됩니다. 플랫 오토 벤더그리고 다시 설치해야 합니다. 회전식 다이의 경우, 손상된 부분은 종종 실린더 전체를 재작업하거나 복잡한 용접 공정을 거쳐야 합니다.
- 중규모 작업에 적합함: 중장기 생산(100,000만~500,000만 사이클)의 경우, 평면 금형은 완전 회전 금형에 비해 초기 금형 비용이 저렴하면서도 높은 내구성과 우수한 결과를 제공합니다.
3. 공통분모: 고정밀 금형 제작 장비
로터리 vs. 플랫 논쟁에서 자주 간과되는 중요한 사실 하나는 다음과 같습니다. 금형 자체의 품질은 그것을 제작한 기계의 성능에 달려 있습니다. 회전식 금형이든 평면 금형이든, 제작 공정에 사용되는 장비의 정밀도가 최종 제품의 성능을 결정합니다.
저희 공장에서는 단순히 금형을 "제작"하는 것이 아니라, 인적 오류를 최소화하도록 설계된 특수 장비를 사용하여 금형을 설계합니다.
- 회전식 다이용: 다이 룰의 곡률은 매우 중요합니다. 굽힘이 일정하지 않으면 "런아웃"이 발생하여 프레스에서 다이가 고르지 않게 절단됩니다. 당사는 첨단 기술을 활용하여 이러한 문제를 해결합니다. 회전식 벤딩 머신 곡선형 다이 제작 시 모든 규칙이 1mm 미만의 공차를 충족하도록 보장하기 위해서입니다. 또한 회전식 설정을 위한 다이 보드는 정밀한 밀링이 필요합니다. 이를 위해 CNC 회전식 다이 보드 밀링(라우팅) 기계 강철 자를 위한 홈이 완벽한 직각도와 일정한 깊이로 절단되도록 보장하여 자가 기울어지는 것을 방지하고 절단 압력이 실린더 전체에 고르게 분산되도록 합니다.

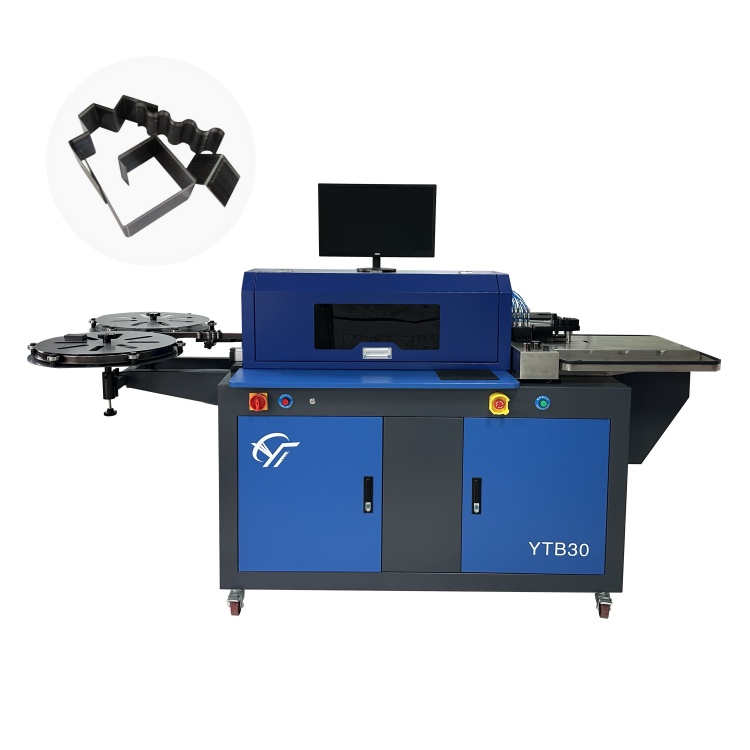

- 평면형 다이의 경우: 평판 금형 생산의 효율성은 자동화에 크게 의존합니다. 수동 금형 벤딩은 속도가 느리고 편차가 발생하기 쉽습니다. 자동화를 통합함으로써 효율성을 높일 수 있습니다. 스틸 룰 자동 벤딩 머신저희 작업장은 설정 시간을 60% 이상 단축하고 벤딩 각도 오류 위험을 제거합니다. 또한 다이 보드 자체의 정확도가 가장 중요합니다. 고정밀 기술을 사용하여 레이저 절단기 합판이나 아크릴 다이 보드를 절단할 때 절단면의 너비(슬롯 폭)가 룰의 두께와 정확히 일치하도록 하여 견고하고 진동 없는 결합을 보장하고 다이의 수명을 연장합니다.
전략적 투자
다이 커팅 산업에 진출하거나 기존 툴링 부서를 업그레이드하려는 경우, 이러한 기본 장비에 투자하는 것은 필수적입니다. 고정밀 회전식 다이 기계 (벤더와 라우터를 포함한) 설비를 갖추면 대량 생산 라벨 및 전자 제품 시장을 공략할 수 있습니다. 반대로, 투자하는 것은 플랫 오토 벤더 레이저 절단기를 사용하면 포장 및 산업 부품 분야의 전문가로서 신속한 납기, 고품질 평면 툴링을 제공할 수 있습니다.
맺음말
회전식 다이와 평판식 다이 중 어떤 것을 선택할지는 전략적인 사업 결정입니다. 회전식 다이는 대량 생산되는 롤 공급 방식의 얇은 소재에 적합하며, 효율성을 극대화하는 데 주력합니다. 반면 평판식 다이는 유연성과 접지 품질이 중요한 고강도, 다양한 종류의 두꺼운 소재에 여전히 필수적입니다.
하지만 어떤 선택을 하든 성공의 본질은 다음과 같습니다. 고정밀 절단 다이로터리 벤더, CNC 라우터 또는 평면 레이저 절단기와 같은 정밀 제조 장비가 없으면 일관되고 신뢰할 수 있는 공구를 생산하는 능력이 저하될 것입니다.
금형 제작 공장 운영자로서 드리는 조언은 목표 시장을 정확히 파악하라는 것입니다. 고속 라벨 시장을 공략하고 싶으신가요? 그렇다면 회전식 금형 장비에 투자하십시오. 포장 및 자동차 산업 분야를 대상으로 한다면 자동 벤딩기와 레이저 시스템을 활용하여 평면 금형 제작 역량을 강화하십시오.
당신의 모든 절단 작업이 정확하고, 생산 라인이 중단 없이 가동되기를 바랍니다.
