Der moderne Arbeitsablauf bei der Stanzformenherstellung: Wie man eine Stanzformplatte mit Laserschneid- und automatischen Klingenbiegemaschinen herstellt

Jahrzehntelang war die Herstellung von Stanzformen für Stahllineale ein Handwerk, das vor allem handwerkliches Geschick erforderte. Meisterhafte Stanzformenmacher verbrachten Jahre damit, ihre Fähigkeiten im Sägen von Sperrholz von Hand und im Biegen von Stahllinealen zu perfektionieren. manuelle Biegegeräteund passte jedes Teil sorgfältig an seinen Platz. Es war – und ist in vielen Werkstätten noch immer – ein Handwerk, das Geduld, Präzision und ein tiefes Verständnis für das Verhalten von Materialien erfordert.

Doch die Branche hat sich weiterentwickelt. Heute sind die Anforderungen an Werkzeugmachereibetriebe höher denn je. Kunden erwarten kürzere Lieferzeiten, engere Toleranzen und komplexere Geometrien. Volumenschwankungen erfordern schnelle Bearbeitungszeiten. Und der Spielraum für Fehler ist nahezu auf null gesunken.

In meinen Jahren als Manager WerkzeugherstellungIch habe diese Entwicklung selbst miterlebt. Die Betriebe, die heute erfolgreich sind, sind diejenigen, die die Automatisierung erfolgreich in ihre Arbeitsabläufe integriert haben – nicht um Fachkräfte zu ersetzen, sondern um ihre Fähigkeiten zu erweitern. Zwei Maschinen haben sich in dieser Hinsicht als besonders wegweisend erwiesen: die Laserschneidmaschine für Stanzformen und die automatische Klingenbiegemaschine für die Stahllinealverarbeitung.

In diesem Artikel führe ich Sie durch den gesamten Arbeitsablauf zur Herstellung einer Flachstanzform mithilfe dieser beiden Technologien. Egal, ob Sie Ihre Werkstatt modernisieren möchten oder einfach nur verstehen wollen, wie moderne Stanzformenherstellung funktioniert – diese Anleitung vermittelt Ihnen ein klares Bild des Prozesses.

Warum Laser und Automatisierung?

Bevor wir uns mit dem schrittweisen Prozess befassen, möchte ich darauf eingehen, warum diese Kombination zum Goldstandard für die Flachwerkzeugproduktion geworden ist.

Traditionelle Methoden verlassen Sie sich auf a Stichsäge schneiden Stanzplatten Manuell. Der Bediener folgt einer gedruckten Vorlage und führt das Sägeblatt entlang der Linien. Auch wenn geübte Bediener hervorragende Ergebnisse erzielen können, ist der Prozess durch menschliche Präzision, Ermüdung und Geschwindigkeit begrenzt. Komplexe Muster mit engen Radien oder filigranen Innendetails sind schwer gleichmäßig auszuführen.

Laserschneiden Diese Einschränkungen werden beseitigt. Ein Laserschneider folgt einer digitalen Datei mit mikroskopischer Präzision. Er schneidet saubere, gleichmäßige Schnittfugen mit perfekter Rechtwinkligkeit. Komplexe Geometrien bewältigt er mühelos. Und das alles mit Geschwindigkeiten, die mit manuellem Sägen nicht zu erreichen sind.

Ebenso manuelle Biegung Erfordert das Geschick des Bedieners, um gleichmäßige Biegungen zu erzielen. Komplexe Formen erfordern mehrere Arbeitsschritte und sorgfältiges Messen. automatische KlingenbiegemaschineIm Gegensatz dazu liest es ein digitales Programm und erzeugt perfekt geformte Regelsegmente mit wiederholbarer Genauigkeit. Es eliminiert die Variabilität, die bei manueller Bedienung auftritt, und reduziert die Rüstzeit drastisch.

Zusammen ermöglichen diese beiden Maschinen einen Arbeitsablauf, der schneller, genauer und wiederholbarer ist als herkömmliche Methoden – und gleichzeitig qualifizierten Technikern erlaubt, ihr Fachwissen in den Phasen der Endmontage und Qualitätskontrolle einzubringen.

Der komplette Arbeitsablauf: Von der digitalen Datei zum fertigen Werkzeug

Ich werde Ihnen den Prozess Schritt für Schritt erläutern, so wie wir ihn in unserer eigenen Werkstatt durchführen.

Schritt 1: Design und Dateivorbereitung

Jede Stanzform beginnt mit einem Design. Der Kunde liefert ein Stanzformenlayout – typischerweise in einem Format wie DXF, DWG oder AI –, das die Schnitt-, Rill- und Perforationslinien für sein Produkt definiert. Diese Datei ist die Grundlage für alle weiteren Arbeitsschritte.

In unserem Arbeitsablauf ist die Dateivorbereitung der erste entscheidende Schritt. Wir importieren die Kundenkonstruktion in unsere Werkzeugbausoftware und führen eine gründliche Überprüfung durch:

• Linienzuordnung: Wir überprüfen, ob jede Linie korrekt als Schneide-, Rill- oder Perforationslinie zugeordnet ist. Dies bestimmt, wie der Laserschneider die Stanzform bearbeitet und wie die automatische Klingenbiegemaschine die Linie formt.
• Schnittfugenausgleich: Der Laserschneider entfernt beim Schneiden des Schlitzes eine geringe Materialmenge (den Schnittspalt). Unsere Software kompensiert dies automatisch und stellt so sicher, dass der entstehende Schlitz exakt die richtige Breite für das einzuführende Stahllineal aufweist.
• Brückenplatzierung: Wir identifizieren die Stellen, an denen Aussparungen (Brücken) benötigt werden, damit das Auswurfmaterial durchgelassen werden kann. Diese werden in der Datei markiert, damit der Laserschneider die entsprechenden Aussparungen in der Stanzformplatte erzeugen kann.
• Daten zu Regelverstößen: Sobald die Konstruktion finalisiert ist, erstellen wir Biegeprogramme für die automatische Klingenbiegemaschine. Diese Programme enthalten die präzisen Biegewinkel, Radien und Längen für jedes Regelsegment.

Schritt 2: Laserschneiden der Stanzform

Nachdem die digitale Datei vorbereitet ist, geht es an die Laserschneidmaschine. Das Stanzplattenmaterial – in der Regel hochwertiges Birkensperrholz oder Acryl, je nach Anwendung – wird auf dem Arbeitstisch der Maschine fixiert.

Der Laserschneider arbeitet anhand der digitalen Datei und schneidet die Schnittfugen (Schlitze), in die das Stahllineal eingesetzt wird. Folgendes geschieht in diesem Schritt:

• Schneiden der Schnittfugen: Der Laserstrahl folgt den in der Datei definierten Schnittlinien und verdampft das Material, um Schlitze mit präziser Breite und Tiefe zu erzeugen. Die Schnittbreite ist auf die Dicke des verwendeten Stahllineals abgestimmt – typischerweise zwischen 0.71 mm (2 pt) und 1.42 mm (4 pt) für Standardanwendungen.
• Innendetails schneiden: Im Gegensatz zum manuellen Sägen bewältigt der Laserschneider Innenausschnitte mühelos. Er kann scharfe Innenecken, enge Radien und komplexe Geometrien schneiden, die mit einer Stichsäge schwierig oder gar unmöglich zu realisieren wären.
• Brücken durchbrechen: Wo die Konstruktion Stege (Lücken im Stanzwerkzeug, durch die das Auswerfgummi austreten kann) vorsieht, erzeugt der Laserschneider diese Öffnungen automatisch. Größe und Abstand der Stege werden durch die Datei vorgegeben, wodurch eine gleichmäßige Verarbeitung des gesamten Stanzwerkzeugs gewährleistet wird.
• Schneiden von Registrierlöchern: Bei Werkzeugen, die auf automatisierten Druckmaschinen eingesetzt werden, schneiden wir häufig Passerlöcher in den Werkzeuggrundkörper. Diese fluchten mit Stiften an der Druckmaschine und gewährleisten so eine präzise Positionierung bei jedem Druckvorgang.

Qualitätsprüfung: Nach dem Laserschneiden prüfen wir die Stanzplatte. Wir vergewissern uns, dass alle Schnittfugen sauber und frei von Rückständen sind, die Stege korrekt positioniert sind und die Platte plan aufliegt. Eventuelle Rückstände des Schneidprozesses werden entfernt, und die Platte wird für den nächsten Arbeitsschritt vorbereitet.

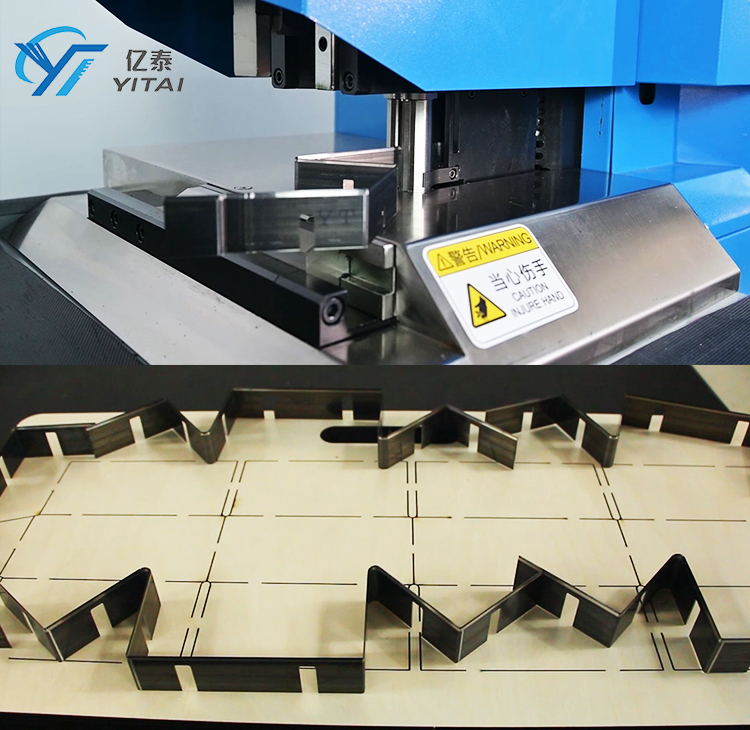

Schritt 3: Automatisches Biegen des Stahllineals

Während die Stanzform per Laser geschnitten wird, bearbeitet unsere automatische Klingenbiegemaschine das Stahllineal. Diese Maschine ist das Herzstück unseres modernen Linealbearbeitungsprozesses.

Der Bediener lädt das in der Konstruktionsphase erstellte Biegeprogramm. Die Maschine bearbeitet dann das Stahllineal in einem kontinuierlichen Arbeitsgang:

• Fütterung: Die Maschine führt Stahllineale automatisch von einer Rolle oder einem geraden Stück in den Bearbeitungskopf ein. Sie verarbeitet den Standard-Stärkenbereich von 1 bis 4 Punkt, der die meisten Anwendungen abdeckt.
• Auf Länge zuschneiden: Die Maschine schneidet das Lineal auf die exakt benötigte Länge für jedes Segment. Die Schnitte sind rechtwinklig und sauber, wodurch ein fester Sitz in den Stanzplattenrillen gewährleistet wird.
• Biegen: Die Maschine führt die erforderlichen Biegungen gemäß dem Programm aus. Sie bewältigt scharfe Ecken, sanfte Radien und komplexe Biegungen mit gleichbleibender Genauigkeit. Jede Biegung wird exakt im vorgegebenen Winkel und an der vorgegebenen Position ausgeführt.
• Ausklinkung: Bei Segmenten, die Brücken erfordern, kann die Maschine im Rahmen desselben Arbeitsablaufs Kerbvorgänge durchführen. Die Kerben werden an den vorgegebenen Positionen und Tiefen geschnitten.
• Markierung: In manchen Ausführungen kann die Maschine jedes Regelsegment mit einer Kennung versehen, die seiner Position im Werkzeug entspricht. Dies vereinfacht den Montageprozess für den Techniker.

Ausgang: Das Ergebnis ist ein vollständiger Satz vorgeschnittener, vorgebogener und vorgekerbter Stahllinealsegmente, die zur Montage bereit sind. Jedes Teil entspricht exakt den Konstruktionsvorgaben.

Schritt 4: Montage

Nachdem die Stanzplatte zugeschnitten und die Stanzsegmente geformt wurden, gehen wir zur Montage über. Hierbei kommt das Fachwissen des erfahrenen Technikers voll zum Tragen.

Der Montageprozess folgt einem systematischen Ansatz:

• Sortierung: Die Regelsegmente werden entsprechend ihrer Positionen im Werkzeug sortiert. Wenn die Biegemaschine die Segmente markiert hat, ist dieser Schritt unkompliziert.
• Einfügung: Der Techniker beginnt mit den längsten und geradesten Linealsegmenten und setzt jedes Segment in die entsprechende Nut der Stanzform ein. Mit einem leichten Hammer oder Gummihammer wird das Lineal vollständig fixiert. Das Linealzieher-Werkzeug, das wir in einem früheren Artikel beschrieben haben, ist hier für Feineinstellungen unerlässlich.
• Eckbeschlag: An den Schnittpunkten der Linealsegmente überprüft der Techniker, ob die Gehrungecken exakt übereinstimmen. Schon eine Abweichung von wenigen Zehntelmillimetern kann die Schnittqualität beeinträchtigen.
• Höhenprüfung: Nach dem Einsetzen aller Schablonen überprüft der Techniker die Höhe jedes Schablonensegments. Alle Schneideschablonen müssen die gleiche Höhe haben, die Rillschablonen die vorgegebene Höhe. Abweichungen werden durch tieferes Einklopfen der Schablone oder gegebenenfalls durch Unterlegen von Distanzstücken korrigiert.
• Brückeninspektion: Der Techniker überprüft, ob die Brücken korrekt positioniert sind und ob sich keine Regelsegmente verschoben haben, die sie blockieren.

Schritt 5: Auftragen des Auswurfmaterials

Ein Werkzeug ist ohne Auswurfmaterial (typischerweise Gummi oder Schaumstoff) nicht vollständig. Dieses Material drückt das geschnittene Material nach jedem Hub aus dem Werkzeug weg, verhindert so Verstopfungen und gewährleistet eine gleichmäßige Produktion.

In unserem Arbeitsablauf umfasst diese Phase Folgendes:

• Auswahl des geeigneten Auswurfmaterials: Unterschiedliche Materialien und Anwendungsbereiche erfordern Auswurfgummis unterschiedlicher Dichte und Dicke. Der Techniker wählt den passenden Typ anhand der jeweiligen Anforderungen aus.
• Zuschneiden und Anpassen: Das Auswurfmaterial wird zugeschnitten und um die Stanzlinien herum in die Stanzformplatte eingesetzt. Die lasergeschnittenen Stege bilden natürliche Kanäle für das Auswurfmaterial.
• Haftung: Das Auswurfmaterial wird mit Klebstoff fixiert. Dabei wird darauf geachtet, dass das Material die Schneidkanten des Lineals nicht beeinträchtigt.

Schritt 6: Qualitätskontrolle und Tests

Bevor eine Matrize unser Werk verlässt, durchläuft sie eine strenge Qualitätskontrolle. Dies ist ein unverzichtbarer Schritt in unserem Arbeitsablauf.

Unser Qualitätskontrollprozess umfasst:

• Visuelle Inspektion: Jedes Regelsegment wird auf korrekten Sitz, richtige Höhe und sicheren Halt geprüft. Brücken werden auf Durchfahrtshöhe kontrolliert. Das Auswurfmaterial wird auf korrekte Platzierung überprüft.
• Maßprüfung: Die wichtigsten Abmessungen werden mithilfe kalibrierter Messgeräte anhand der Konstruktionsdatei überprüft. Bei kritischen Anwendungen setzen wir optische Messsysteme zur Überprüfung der Toleranzen ein.
• Probeschnitt: Wann immer möglich, führen wir einen Probeschnitt an Materialien durch, die den Kundenspezifikationen entsprechen. Dadurch können wir die Schnittqualität, die Rillqualität und die Abfallentsorgung überprüfen, bevor die Stanzform versendet wird.
• Dokumentation: Jede Matrize wird mit ihren Spezifikationen, Testergebnissen und allen Hinweisen zur zukünftigen Nachbearbeitung oder Wartung protokolliert.

Vergleich des modernen Arbeitsablaufs mit traditionellen Methoden

Um die Auswirkungen dieses modernen Arbeitsablaufs zu verdeutlichen, möchte ich einen Vergleich anhand der Kennzahlen unseres eigenen Betriebs anstellen:

Aspekt	Traditionell (manuell)	Modern (Laser + Auto Bender)
Schneidezeit der Stanzplatte	2-4 Stunden für eine Standardmatrize	15-30 Minuten
Zeit für Regelverbiegung	1-3 Stunden, je nach Komplexität	10-20 Minuten (unbeaufsichtigt)
Genauigkeit	Abhängig von der Geschicklichkeit des Bedieners	Wiederholgenauigkeit ±0.1 mm
Komplexitätsbeschränkungen	Begrenzt durch den Zugang zum Sägeblatt	Keine praktischen Einschränkungen
Nacharbeitsquote	5-10 % für komplexe Designs	<1%
Schulungszeit für Bediener	12-24 Monate bis zur Erlangung der erforderlichen Kompetenz	1-3 Monate für den Maschinenbetrieb

Diese Zahlen sprechen für sich. Der moderne Arbeitsablauf produziert Werkzeuge nicht nur schneller, sondern auch gleichmäßiger, mit weniger Fehlern und einem deutlich niedrigeren Einstiegsniveau für neue Techniker.

Ist dieser Workflow der richtige für Ihren Shop?

Wenn Sie die Anschaffung von Laserschneid- und automatischen Klingenbiegemaschinen für Ihre Werkzeugmacherei erwägen, sollten Sie folgende Faktoren berücksichtigen:

Volumen: Dieser Arbeitsablauf ist besonders vorteilhaft für Betriebe, die regelmäßig Flachwerkzeuge herstellen. Die anfängliche Investition in die Ausrüstung ist zwar beträchtlich, doch die Kosteneinsparungen pro Werkzeug und die reduzierte Nachbearbeitung amortisieren die Ausgaben bei hohen Produktionsmengen schnell.

Komplexität: Wenn Ihre Arbeit hochkomplexe Designs mit engen Radien, kleinen Innenausschnitten oder komplexen Geometrien umfasst, ist die Kombination aus Laser und automatischer Biegemaschine nahezu unverzichtbar. Solche Arbeiten lassen sich mit manuellen Methoden nur schwer zuverlässig ausführen.

Anforderungen an die Vorlaufzeit: Kunden erwarten zunehmend kürzere Lieferzeiten. Der moderne Workflow ermöglicht es Ihnen, Produktionszeiten zu verkürzen, ohne Kompromisse bei der Qualität einzugehen.

Verfügbarkeit von Fachkräften: Die Suche und Ausbildung qualifizierter Stanzwerkzeugmacher wird zunehmend schwieriger. Die Automatisierung der arbeitsintensivsten Prozessschritte verringert die Abhängigkeit von einem immer kleiner werdenden Pool hochspezialisierter Arbeitskräfte.

Fazit

Die Integration von Laserschneidmaschinen und automatischen Klingenbiegemaschinen stellt einen grundlegenden Wandel in der Herstellung von Flachstanzformen dar. Dieser Wandel ermöglicht es zukunftsorientierten Stanzformenherstellern, die Anforderungen der modernen Verpackungs-, Druck- und Weiterverarbeitungsindustrie schnell, präzise und zuverlässig zu erfüllen.

Eines möchte ich jedoch klarstellen: Automatisierung ersetzt kein handwerkliches Können. In unserer Werkstatt sind Laserschneider und automatische Biegemaschine Werkzeuge – zwar äußerst leistungsfähige Werkzeuge, aber eben doch nur Werkzeuge. Die erfahrenen Techniker, die die Werkzeuge montieren, das Auswerfmaterial auftragen und die Qualitätskontrolle durchführen, sind nach wie vor unverzichtbar. Die Automatisierung entlastet sie von den sich wiederholenden und körperlich anstrengendsten Arbeitsschritten und ermöglicht es ihnen, sich auf die Präzision und das handwerkliche Können zu konzentrieren, die ein wirklich außergewöhnliches Werkzeug ausmachen.

Wenn Sie Ihre Werkzeugherstellung optimieren möchten, empfehle ich Ihnen, die Möglichkeiten des Laserschneidens und der automatischen Klingenbiegetechnik zu erkunden. Die Investition ist zwar beträchtlich, aber die Vorteile – in puncto Geschwindigkeit, Genauigkeit und Kundenzufriedenheit – lohnen sich allemal.

Für weitere Informationen zu Laserschneidmaschinen, automatischen Klingenbiegemaschinen und Komplettlösungen für die Werkzeugherstellung kontaktieren Sie bitte unser Vertriebsteam unter sales_diemaking@yitaipacking.com.
